Парктроник Gazer PA45R Black (4 датчика)

Парктроник Gazer PA45R с профессиональными ультразвуковыми датчиками 58 kHz и тригонометрической системой расчета расстояний обеспечивает высокую надежность и точность измерений к любым объектам и при любой температуре, позволяет установить датчики ниже стандартного уровня или на разной высоте, настроить под особенности любого автомобиля и даже на определение бордюров. Парковочный ассистент Gazer PA45R возможно объединить с передней системой Gazer PA40F/PA45F в единую систему, подключить к опциональному дисплею PAD20 или к любой модели зеркала заднего вида Gazer для отображения индикации вместе с изображением камеры заднего вида. Система парковки Gazer PA45R включает внутренние датчики для установки в один уровень с бампером.

Профессиональные датчики и тригонометрический расчет расстояния

Парковочная система Gazer PA45R использует профессиональные ультразвуковые датчики с частотой работы 58kHz, что позволяет значительно повысить точность и надежность измерений, а также устанавливать датчики ниже стандартного уровня. Датчики имеют максимальный угол обнаружения по горизонтали, исключающий пропуски и слепые зоны между датчиками. Они специально разработаны для использования в различных погодных условиях. Чувствительность и точность датчиков не снижаются в зависимости от температуры на улице, будь то сильные морозы или жаркие летние дни. Датчики также полностью защищены от грязи и воды по стандарту IP67.

При вычислении расстояний парктроник Gazer PA45R использует алгоритм определения объектов, основанный на тригонометрических уравнениях. Для просчета расстояния до препятствия используются данные сразу с двух датчиков. Таким образом, вы получаете точную информацию о расстоянии до препятствия, а не расстояние от одного отдельного датчика к объекту, как в других парковочных системах. Благодаря этому датчики данной парковочной системы можно устанавливать на разном расстоянии друг от друга и на разной высоте, учитывая при этом все особенности бампера автомобиля. Все параметры легко настраиваются во время установки системы с помощью блока переключателей на центральном блоке или с помощью программатора Gazer PAC30.

Объединение задней и передней систем

Парктроник для заднего бампера Gazer PA45R (rear) представляет собой систему парковочного ассистента для установки в задний бампер автомобиля, имеет отдельный блок управления и комплектуется четырьмя датчиками. Также в автомобиль может быть установлена система парковочного ассистента в передний бампер Gazer PA45F (приобретается отдельно), которая имеет отдельный блок управления и четыре датчика. Системы созданы таким образом специально для того, чтобы исключить излишнюю прокладку проводов, избежать наводок или помех при передаче сигналов от датчиков к блоку управления. При этом передняя и задняя системы парковки Gazer с легкостью объединяются в единую систему кабелем из стандартного комплекта поставки.

При объединении двух систем в единую используется общий динамик или подключение к дисплею Gazer PAD20 (приобретается отдельно). При движении назад передняя система также остается активной и уведомляет о приближении к объектам. Звуковая частота сигналов передней и задней систем значительно отличаются, чтобы водитель на слух смог без труда различить их и мгновенно отреагировать. При подключении единой системы к зеркалу Gazer на изображении выводится индикация задней системы, а общий динамик подает звуковые оповещения с двух систем одновременно.

Самодиагностика и алгоритмы оповещений

Парковочный ассистент Gazer PA45R проводит диагностику исправности всех датчиков при каждом включении системы. Если какой-либо из датчиков окажется поврежден или неисправен, система проинформирует об этом. Также система автоматически детектирует закрепленные на автомобиле аксессуары и оборудование, такие, как фаркоп, запасное колесо и даже подножка, и исключает эти объекты из зоны обнаружения препятствий. Также возможно более точно настроить зоны обнаружения при помощи переключателей на центральном блоке или при помощи компьютера и программатора Gazer PAC30.

Для обеспечения комфортной парковки или движения задним ходом парковочная система Гейзер PA45R разделяет видимое пространство позади бампера автомобиля на статическую (ближнюю) и динамическую (дальнюю) зоны. Если объект перестал приближаться к автомобилю в динамической (дальней) зоне, то система прекращает звуковые оповещения и возобновляет только если расстояние снова начинает сокращаться. При этом в статической (ближней) зоне звуковые оповещения продолжаются постоянно, даже если расстояние не сокращается.

Подключение к дисплею и зеркалам Gazer

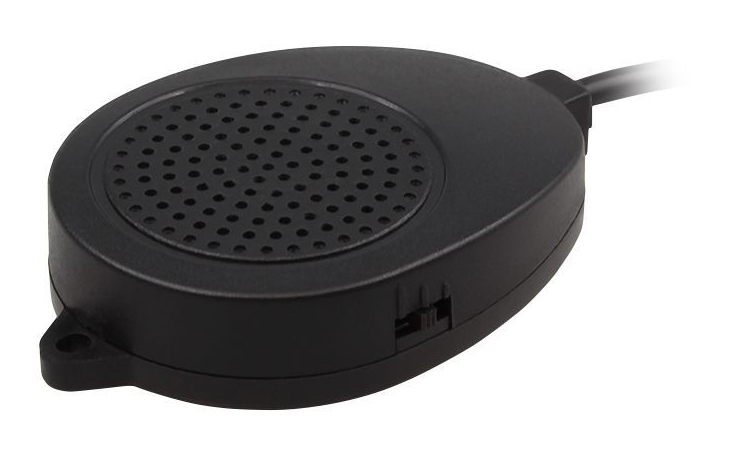

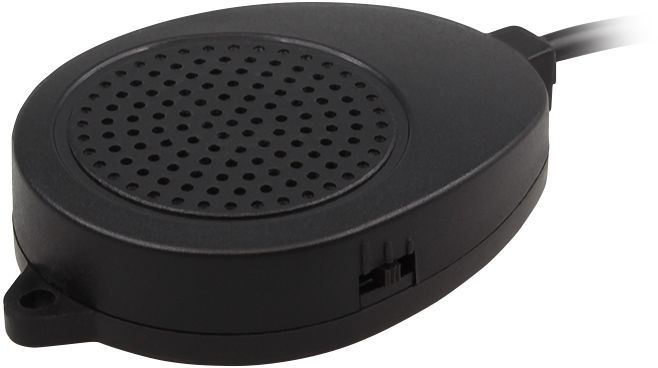

Парктроник Gazer PA45R стандартно комплектуется динамиком, который оповещает о наличии препятствий и приближении к ним. Громкость динамика можно отрегулировать или при необходимости отключить. Для визуального определения препятствий и расстояния к системе подключается опциональный графический LCD дисплей Gazer PAD20, который подсоединяется вместо стандартного динамика. Дисплей поддерживает работу как с одной системой (только задней или только передней), так и с двумя системами одновременно, отображает карту препятствий в графическом виде, расстояние до препятствий и производит звуковое оповещение, причем звук разной частоты для передней и задней систем.

Система парковки Gazer PA45R совместима с любой моделью зеркала заднего вида Gazer, как серий MM/MU со встроенным монитором, так и с сериями MMR/MUR с монитором и видеорегистратором. Подключение происходит через кабель динамика/дисплея в аналогичный разъем на стандартной проводке зеркала Gazer. При этом графическая информация о препятствиях выводится поверх изображения камеры заднего вида в виде заполняющихся разноцветных кружков в верхней части картинки. При таком использовании одновременно подключается и зеркало, и динамик, что позволяет ориентироваться при парковке как по графической информации, так и по предупреждающим звуковым сигналам.

Возможности установки и настройки

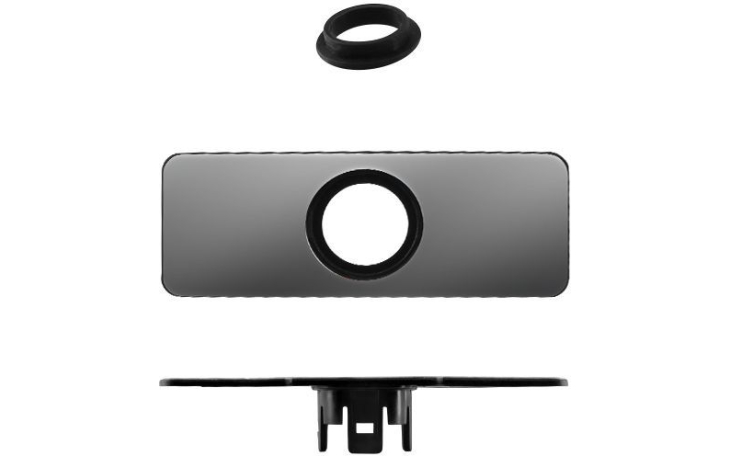

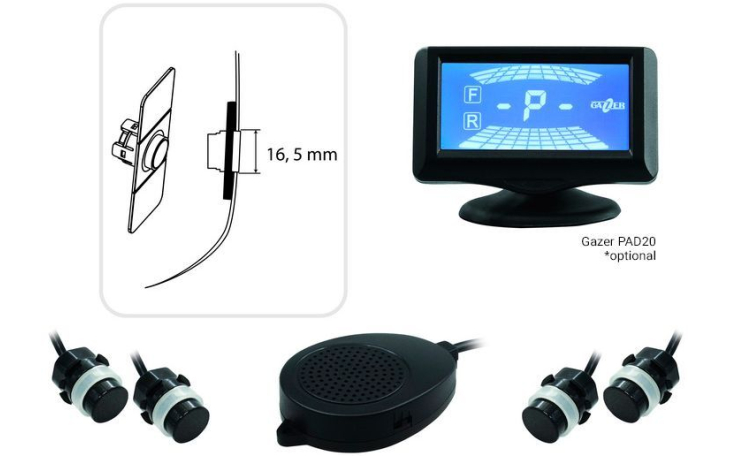

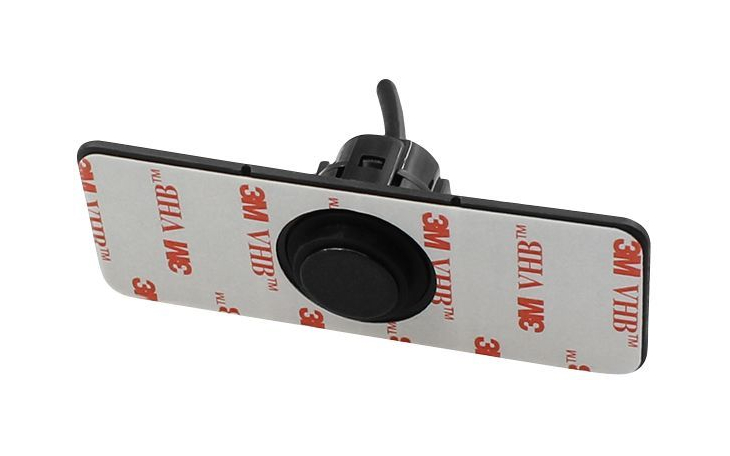

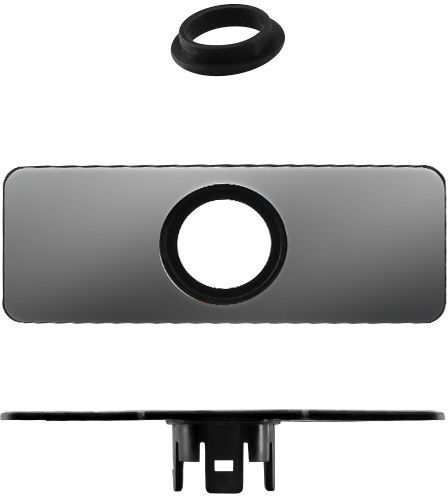

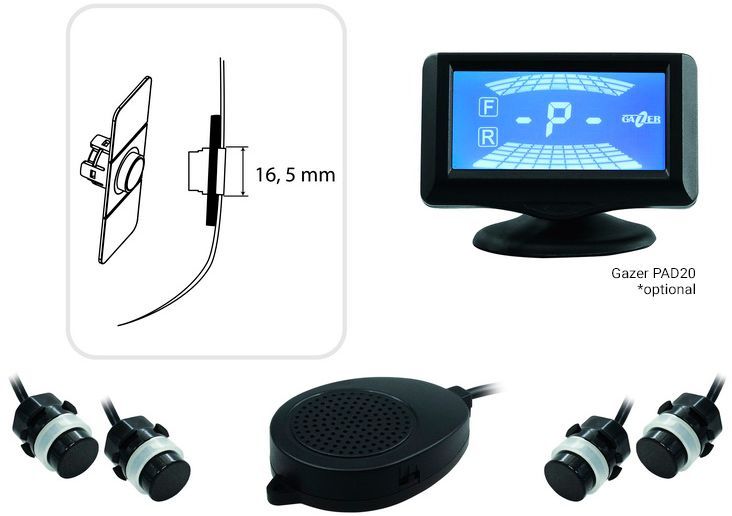

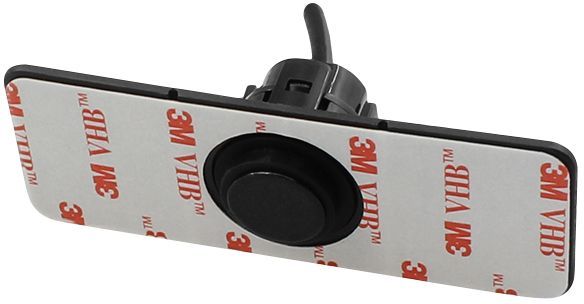

Датчики пактроника Gazer PA45R имеют уникальную разборную конструкцию, и предназначены для установки в бампер изнутри. Крепление датчика размещается на внутреннюю часть бампера, и в него устанавливается сам датчик. Таким образом, видимая снаружи часть датчика находится в одном уровне с поверхностью бампера, полностью как оригинальный парковочный ассистент, установленный заводом производителем автомобиля. Для корректной работы системы важно, чтобы каждый датчик был установлен перпендикулярно земле или угол наклона не превышал 6 градусов.

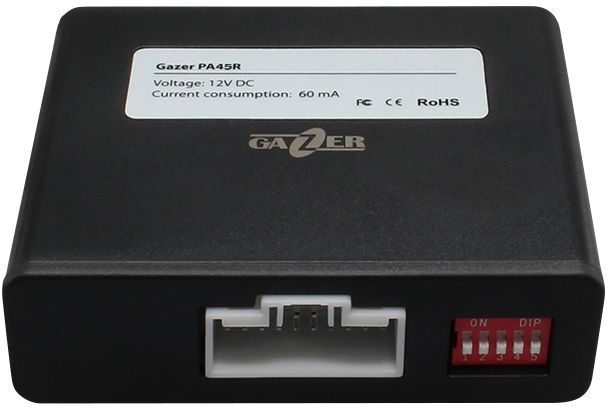

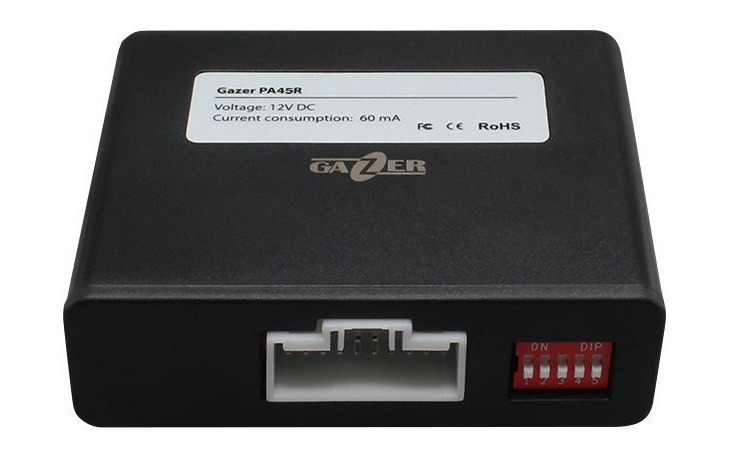

При установке парковочной системы Gazer PA45R для большинства автомобилей все необходимые параметры можно задать с помощью переключателей на корпусе центрального блока. Если бампер автомобиля имеет нестандартный изгиб или необходимо более точно настроить работу системы, можно воспользоваться опциональным программатором PAC30. С помощью программатора можно точно настроить такие параметры как расстояние между датчиками, высота установки датчиков, изгиб бампера, порядок расположения датчиков, изменить статические и динамические зоны, настроить ширину видимости каждого отдельного датчика, а также настроить звуковую частоту предупреждающих сигналов.

Комплект поставки и уровень исполнения

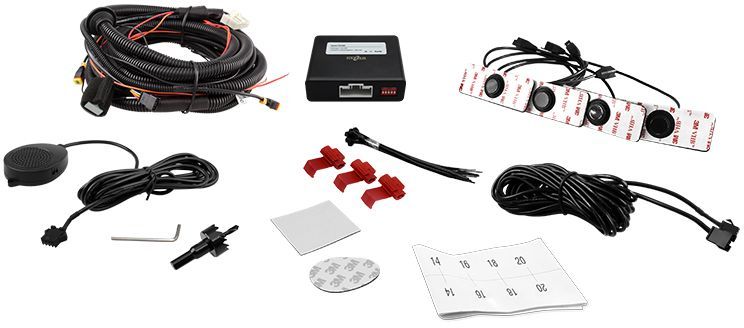

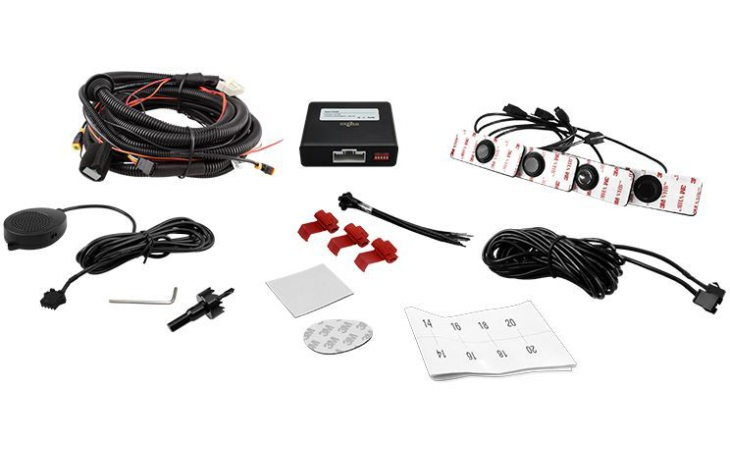

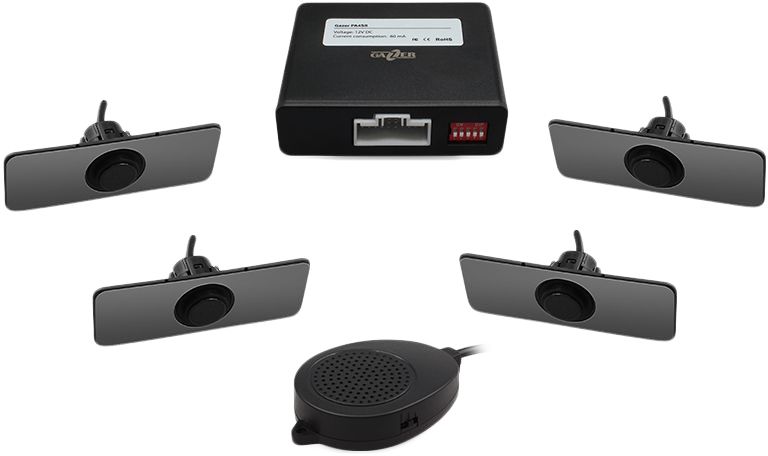

Комплект парковочной системы Gazer PA45R предназначен для профессиональной установки и включает в себя центральный блок управления, 4 датчика с креплениями для внутренней установки, динамик, комплект проводки, а также специальную фрезу, линейку для разметки бампера, инструкцию по установке и настройке.

Все компоненты системы и составляющие комплекта произведены Gazer по наивысшим стандартам автопроизводителей и отвечают самым высоким требованиям по качеству и безопасности. Так, все провода от датчиков к центральному блоку помещены в гофроизоляцию и дополнительно экранированы, датчики имеют высокую степень защиты IP67 и максимально широкий температурный диапазон работы, оснащены специальными герметичными разъемами. В комплекте предусмотрен удлинитель динамика/монитора для прокладки в переднюю часть салона длиной 8 метров, фреза имеет встроенную пружину для максимально точной и аккуратной сверловки.

Ключевые преимущества парктроника Gazer PA45R:

• Профессиональные датчики 58 kHz и инновационный принцип определения расстояния на основе тригонометрических уравнений.
• Объединение задней и передней системы в единую, с подключением к общему дисплею или динамику.
• Самодиагностика неисправностей при включении, автоматическое определение запасного колеса и фаркопа.
• Подключение к опциональному дисплею PAD20 и зеркалам Gazer для отображения графической информации одновременно с изображением камеры заднего вида.
• Внутренние датчики для установки в один уровень с бампером.
• Настройка высоты установки, дальности работы и геометрии бампера при помощи DIP переключателей на центральном блоке.
• Опциональный программатор для профессиональной настройки.
• Надежное исполнение проводки подключения, повышенная защита датчиков от пыли и влаги IP67.

Основные характеристики парктроника Gazer PA45R:

• Напряжение питания 9V-16V DC.
• Максимальное потребление 400 mA.
• Громкость динамика 95 dB.
• Регулировка громкости Да (Low / High / OFF).
• Количество датчиков 4 шт.
• Диаметр датчика 16.5 мм.
• Частота работы датчика 58 kHz.
• Тип датчика Пассивный.
• Возможность изменения угла установки Нет.
• Минимальная высота установки 30 см.
• Возможность установки датчиков на разной высоте Да.
• Минимальное расстояние обнаружения от 30 см.
• Максимальное расстояние обнаружения 2.8 м.
• Точность измерения 1 см.
• Время отклика 0.08 сек.
• Логические зоны обнаружения Да, 2 зоны (динамическая и статическая).
• Настройка системы Да, DIP переключатели или программатор.
• Автоматическое обучение бампер \ фаркоп Да.
• Самодиагностика Да.
• Определение препятствий принцип триангуляции.
• Температура хранения -40 °С - +90 °С.
• Рабочая температура -30 °С - +70 °С.
• Степень защиты датчика IP67.
• Степень защиты центрального блока IP40.

Комплектация:

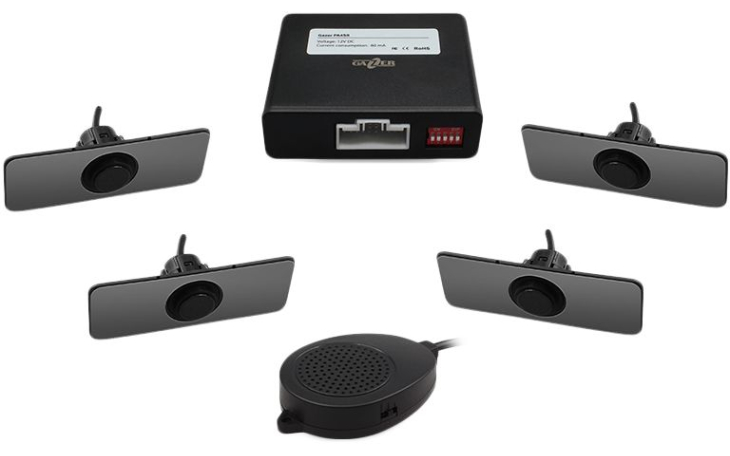

1. Центральный блок управления.
2. Датчики с креплениями для внутренней установки (4 шт.).
3. Динамик.
4. Комплект проводки.
5. Специальная фреза.
6. Линейка для разметки бампера.
7. Инструкция по установке и настройке.
